L’intégration de vos données
L’intégration des données initiales du projet
Le calcul ACV et la démarche RE2020 commence par une intégration des données de votre projet à partir de diverses sources (maquette BIM, fichiers Excel, DPGF, logiciels métiers ou en créant votre arborescence projet manuellement. Les données d’entrée peuvent également provenir de plusieurs sources.
Un modèle numérique de votre bâtiment : Les données d’entrée vous permettent de d’alimenter et constituer un modèle numérique de votre bâtiment qui sera enrichi tout au long de l’étude.
Les données initiales pour un projet Carbonz sont :
Maquette BIM
Fichiers RSEE et RSET
Fichier Métré
Description manuelle
Import d’un fichier de données XLS, XML
Carbonz peut prendre en entrée un fichier Excel structuré avec l’organisation ACV comportant les lots et sous lots règlementaires. Les données doivent inclure les quantités et les unités pour créer les associations aux données environnementales.
Le système de contrôle de Carbonz permet de valider l’import des fichiers de données et rend compte d’éventuelles anomalies.
Exemple d’un import depuis un fichier EXCEL structuré XLS :
Lors de l’intégration des données du projet on s’assure de la cohérence des métrés et Carbonz unifie les unités de mesure selon le Système International
Import d’un fichier RSET/RSEE
Ces types de fichiers sont utilisés dans le cadre de la Réglementation Environnementale RE2020. Ce sont des fichiers de format xml avec des données hiérarchisées, ils permettent de récupérer les propriétés et les données environnementales des composants. Elles sont issues d’une étude thermique.
Carbonz créé l’arborescence du modèle ACV correspondant et s’assure que les contributeurs énergétiques ont été associés.
Description manuelle de votre projet
Sans fichier de donnée vous pouvez créer un projet en le décrivant manuellement à l’aide de l’assistant de création de projet.
Il nécessite la création de l’arborescence, le renseignement des propriétés et l’ajout des éléments de votre projet depuis la description de ses fondations.
Le modèle ACV permet de visualiser une arborescence au format RE2020, structurée selon les principaux contributeurs environnementaux présents dans la « Parcelle » et la « Zone » :
- Produits de construction et équipements
- Energie
- Eau
- Chantier
Qu’est-ce que la notion de « zone » dans le modèle ACV RE2020 ?
Dans le modèle ACV RE2020, la notion de « zone » fait référence à des sous-divisions spécifiques du bâtiment ou du projet, permettant de détailler l’impact environnemental par secteur. Ces zones permettent de mieux identifier et gérer les contributions environnementales de différentes parties du projet, en fonction de leur usage ou de leur localisation.
Dans le cadre de la méthodologie de la RE2020, une règle spécifique est définie et la création de la zone est fonction du modèle défini dans le fichier RSET (Récapitulatif Standardisé des Etudes Thermiques).
L’intégration des données via la maquette numérique – le process BIM
Maquette BIM au format IFC : Carbonz utilise idéalement la maquette BIM (*) pour intégrer la dimension carbone dès le début du projet, en commençant par l’importation et la vérification d’un fichier IFC. Il harmonise les unités de mesure présentes dans la maquette selon le Système International, permettant ainsi de les adapter avec l’unité fonctionnelle à la donnée environnementale.
Ce processus consiste à associer des données thermiques et environnementales aux objets de la maquette numérique de votre projet au format IFC, qui peut ensuite être visualisée dans le viewer 3D intégré à Carbonz.
(*) format 2.3, 4.2 et RVT en 2025.
Vérification et extraction des données de la maquette IFC
A l’import d’une maquette IFC Carbonz vérifie la conformité du modèle puis extrait les données pour l’étude ACV. La validation du modèle utilise l’IFC Checker intégré (technologie IDS de l’environnement Trace Connect). Les anomalies sont reportées au format BCF facilitant la collaboration avec les différents acteurs du projet.
Les informations extraites sont classifiées selon le modèle ACV et l’utilisateur a la possibilité de modifier la classification de ces composants (au niveau du tableau, colonne “lot”) et de visualiser les propriétés (PSET IFC) à travers l’interface des propriétés. Les objets IFC sont regroupés par type d’objets présentant des similitudes pour faciliter le travail ACV.
Carbonz récupère l’ensemble de donnée de la maquette numérique : espaces, quantités, longueurs, surfaces, etc. Les données des classes IFC sont associées automatiquement aux Lots RE2020. Les données sont extraites de la maquette avec une uniformisation en unité SI. Plus tard dans le process, au moment de l’association avec une fiche FDES, la transformation en Unités Fonctionnelles est réalisée.
La navigation dans les données du projet peut se faire à l’aide du modèle IFC ou du modèle ACV, selon les opérations à réaliser.
L’unité fonctionnelle (UF) est une notion clé dans l’Analyse du Cycle de Vie (ACV). Elle permet de quantifier la fonction rendue par les produits ou services étudiés, également appelée « service rendu ». L’UF représente la performance mesurée d’un système de produits, et sert d’unité de référence dans l’analyse du cycle de vie.
Elle est déterminée en fonction des objectifs spécifiques de l’ACV définis en amont et joue un rôle essentiel en tant que base de comparaison pour évaluer les impacts environnementaux de différents systèmes ou produits.

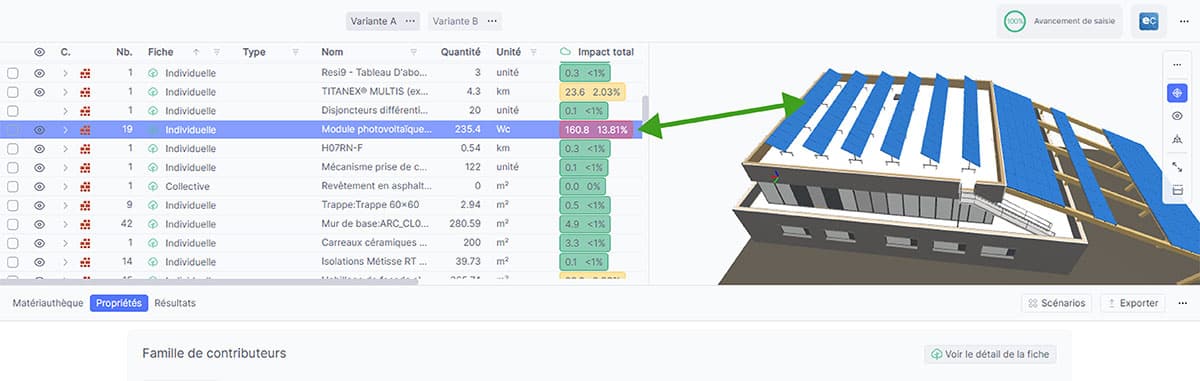

La navigation dans la maquette 3D
Vous pouvez naviguer dans la maquette ou dans les différentes arborescences en gardant l’association visuelle permanente entre les éléments de la maquette et la table des contributeurs associés au projet.
La visualisation dans un environnement 3D permet de mieux appréhender es éléments constructifs et favorise la prise de décision en particulier lors de l’association aux données environnementales. Si vous possédez un second écran, vous pouvez disposer de votre maquette en permanence pour travailler vos études.
Les fonctionnalités de manipulation diverses sont disponibles : réalisation de coupes, filtrage de données, isoler des données, offre des gains importants pour réaliser l’étude ACV.
Carbonz permet d’afficher les impacts des produits ou éléments directement au travers de la maquette numérique.
L'évolution de projet et de la maquette numérique
Carbonz gère l’évolution de votre projet en prenant en compte les fichiers IFC correspondants aux évolutions. Une gestion de révision des projets est intégrée pour identifier les modifications du projet. Vous pouvez ainsi réaliser vos calculs carbones successifs et suivre l’historique des changements effectués au cours du projet.
La gestion des révisions peut être couplée au traitement des variantes. Les échanges avec les différentes parties prenantes (BE, architecte..), se fait à travers la fonctionnalité d’échanges au format standard BCF.
Carbonz couvre nombre de fonctionnalités liées au process BIM :
- En fin de process, les données ACV sont mises à jour dans le projet architecte (REVIT ou autre) en respectant la convention de nommage utilisé dans le projet.
- Vous pouvez joindre de la documentation à votre projet en les liant aux objets ou éléments pertinents permettant de bien les contextualiser.
- Intégration des résultats au sein des propriétés IFC (Property Set) et avec l’historique sur les changements effectués.
L’étude en mode de la maquette numérique peut être réalisée à partir de différents états d’avancement d’un projet.
Carbonz intégrera (sortie prévue été 2025) les fonctions de simulation énergétique (moteur Energy+), ce qui permet d’évaluer la performance énergétique du bâtiment dans la même plateforme dans un processus BIM.
